سويتش L3 (Layer 3 Switch) هو جهاز شبكة يجمع بين وظائف السويتش التقليدي (Layer 2) ومزايا التوجيه (Layer 3) في جهاز واحد.
يقوم سويتش L3 بتوجيه الحزم بناءً على عناوين IP، مما يسمح بالتواصل بين الشبكات الفرعية المختلفة (VLANs) داخل نفس الشبكة المحلية (LAN).
 |

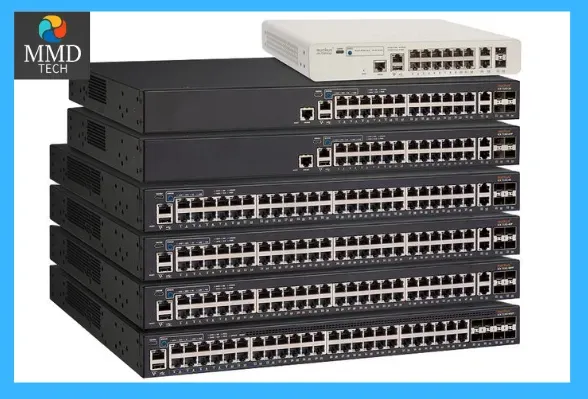

| Switch L3 |
فوائد استخدام سويتش L3 في الشبكة
1. التوجيه بين الشبكات الفرعية
سويتش L3 يمكنه القيام بمهام التوجيه بين الشبكات الفرعية المختلفة (VLANs)، يسمح هذا للأجهزة في شبكات فرعية مختلفة بالتواصل مع بعضها البعض دون الحاجة إلى جهاز توجيه (Router) منفصل.
2. تحسين الأداء
توجيه البيانات داخل الشبكة باستخدام سويتش L3 يقلل من زمن الوصول (latency) ويحسن من أداء الشبكة بشكل عام، لأنه يقلل من الحاجة إلى إرسال البيانات إلى جهاز توجيه خارجي.
3. توزيع الحمل
سويتشات L3 تدعم توزيع الحمل (Load Balancing)، مما يساعد في توزيع حركة المرور بالتساوي عبر عدة مسارات أو منافذ، وهذا يؤدي إلى تحسين كفاءة استخدام موارد الشبكة.
4. تحسين الأمان
يمكن لسويتش L3 تطبيق سياسات أمان مختلفة على مستوى الطبقة الثالثة من نموذج OSI، مثل تصفية الحزم (Packet Filtering) والتحكم في الوصول (Access Control Lists - ACLs).
5. دعم جودة الخدمة (QoS)
سويتشات L3 تدعم ميزات جودة الخدمة التي تضمن إعطاء الأولوية لحركة مرور معينة، مثل الصوت والفيديو، مما يحسن من أداء التطبيقات الحساسة للزمن.
فوائد استخدام اثنين من سويتشات L3 في الشبكة
1. التوافر العالي
باستخدام اثنين من سويتشات L3، يمكن تحقيق التوافر العالي (High Availability) في الشبكة، في حال إذا تعطل أحد السويتشات، يمكن للسويتش الآخر أن يتولى العمليات دون توقف في الخدمة.
2. التكرار والموثوقية
وجود سويتشين L3 يوفر التكرار (Redundancy)، مما يزيد من موثوقية الشبكة ويضمن استمرار العمل حتى في حالة فشل أحد الأجهزة.
3. تحسين الأداء والشبكات الكبيرة
في الشبكات الكبيرة، يمكن توزيع الحمل بين السويتشين لتجنب الاختناقات في حركة المرور وتحسين الأداء العام.
 |
| VRRP |
ولتفعيل ميزة التوافر العالي (High Availability) في الشبكة يجب إعداد VRRPعلى السويتشين,
ميزة بروتوكول VRRP (Virtual Router Redundancy Protocol)
1. تعريف بـ VRRP
VRRP هو بروتوكول يستخدم لتفعيل التوافر العالي لأجهزة التوجيه عن طريق السماح لعدة سويتشات بمشاركة عنوان IP افتراضي واحد، في حالة فشل جهاز السويتش الرئيسي، يمكن لجهاز السويتش الثاني أن يتولى العمليات تلقائيًا دون انقطاع.
2. كيفية عمل VRRP
- جهاز السويتش الرئيسي (Master): هو الجهاز الذي يتولى عملية توجيه البيانات بشكل طبيعي.
- جهاز السويتش الاحتياطي (Backup): يتولى السويتش فقط في حالة فشل جهاز السويتش الرئيسي.
- العنوان الافتراضي (Virtual IP): هو عنوان IP المشترك بين أجهزة السويتش الرئيسية والاحتياطية، وهو الذي تستخدمه الأجهزة العميلة في الشبكة للاتصال بجهاز التوجيه (الذي نضعه في خانة Default gateway في اعدادات الشبكة في نظام الويندوز).
3. فوائد VRRP
- التوافر العالي (High Availability): يضمن أن تبقى الشبكة متصلة حتى في حالة فشل جهاز السويتش الرئيسي.
- التبديل السريع (Fast Failover): يتيح التبديل السريع إلى جهاز السويتش الاحتياطي، مما يقلل من فترة التوقف.
- البساطة في الإدارة: يسمح باستخدام عنوان IP واحد لتوجيه حركة المرور، مما يبسط إدارة الشبكة.
- التكيف السهل: يمكن تكوين VRRP بسهولة على السويتشات الموجودة في الشبكة.
باستخدام سويتشات L3 مع بروتوكول VRRP، يمكن تحقيق شبكة موثوقة وعالية التوافر تضمن استمرارية الخدمة دون توقف.
